Канальный вентилятор ВКП-Б

Канальный вентилятор ВКП-Б

Вентилятор канальный ВКП-Б

Прямоугольные канальные вентиляторы с назад загнутыми лопатками предназначены для использования в системах приточно-вытяжной вентиляции производственных, общественных и жилых зданий. Вентиляторы данного типа устанавливаются непосредственно в вентиляционный канал.

Общие сведения

  • ТУ 4861-019-15185548-04
  • Одно- или трехфазный асинхронный двигатель с назад загнутыми лопатками
  • Варианты исполнения рабочих колес по материалам: пластик; сталь
  • Материал корпуса: оцинкованная сталь
  • Рабочее напряжение: однофазные 1~230В
  • трехфазные 1~400В
  • Класс изоляции корпуса: IP54 Монтаж: уголок шина

Преимущества

  • Встроенные термоконтакты для защиты двигателя
  • Удобство монтажа: в любом положении, в ограниченном пространстве
  • Гарантия: 24 месяца

Условия эксплуатации

  • Вентиляторы эксплуатируются в условиях умеренного климата второй категории, согласно ГОСТ 12150-69
  • Предназначены для перемещения невзрывоопасного газа с температурой не выше 60оС.
  • Допустимая температура окружающей среды от -40 оС до +40 оС.

Условное обозначение вентилятора

  • ВКП–Б 40-20-2Е ВКП-Б – Вентилятор канальный прямоугольного сечения с назад загнутыми лопатками
  • 40-20 – типоразмер (40*20 см). Типоразмер соответствует ширине и высоте входного и выходного отверстия.
  • 2Е – количество полюсов двигателя и рабочее напряжение. «2» — количество полюсов; «Е» – рабочее напряжение 220В. Буква «D» в маркировке будет означать, что рабочее напряжение вентилятора – 380В.

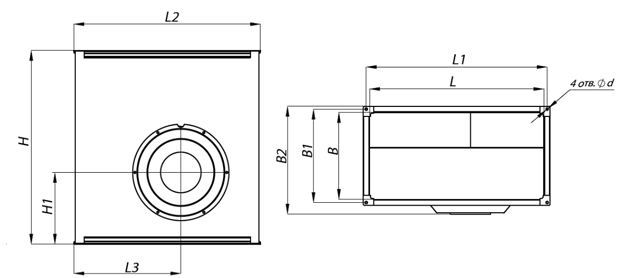

Габаритные и присоединительные размеры ВКП-Б

Габаритные и присоединительные размеры ВКП-Б

№ Вентилятора L.мм L1.мм L2.мм L3.мм B.мм B1.мм B2.мм H.мм H1.мм d.мм
40-20-2Е (220В) 400 420 440 246 200 220 252 550 212 8,5
50-25-2Е (220В) 500 520 540 310 250 270 309 615 238 8.5
50-30-2Е (220В) 500 520 540 303 300 320 362 630 238 8.5
60-30-4Е (220В) 600 620 640 367 300 320 340 664 246 8.5
60-30-4D (380В) 600 620 640 367 300 320 340 664 246 8.5
60-35-4D (380В) 600 620 640 325 350 370 422 715 265 8.5
60-35-4Е (220В) 600 620 640 235 350 370 422 715 265 8.5
70-40-4D (380В) 700 730 758 410 400 430 473 862 316 11
70-40-4Е (220В) 700 730 758 410 400 430 473 862 316 11
80-50-4D (380В) 800 820 840 475 500 520 564 956 348 11
100-50-4D (380В) 1000 1031 1061 615 500 530 595 1122 415 11
100-50-6D (380В) 1000 1031 1061 615 500 530 595 1122 415 11

Технические характеристики вентиляторов ВКП-Б

Характеристика 40-20-2Е (220В) 50-25-2Е (220В) 50-30-2Е (220В) 60-30-4Е (220В)
Напряжение, В/ частота, Гц 230/50 230/50 230/50 220/50
Фазность 1 1 1 1
Потребляемая мощность, Вт 135 135 225 220
Ток, А 0,6 0,6 1,05 1,0
Мах расход воздуха, м3/ч 1000 1050 1800 2200
Частота вращения об/мин 2650 2650 2700 1360
Мах температура перемещаемого воздуха, С 60 60 60 60
Уровень звукового давления на расст. 3м, дБ (А) 69 72 76 69
Класс защиты двигателя IP54 IP54 IP54 IP54
Ёмкость конденсатора, мкФ 4 4 8 6
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 10,5 12,7 13,2 22,5
Электрическая схема подключения А А А А



Характеристика 60-30-4D (220В) 60-35-4D (380В) 60-35-4Е (220В) 70-40-4D (380В)
Напряжение, В/ частота, Гц 380/50 380/50 220/50 380/50
Фазность 3 3 1 3
Потребляемая мощность, Вт 220 540 560 810
Ток, А 0,5 1.0 2.5 1,36
Мах расход воздуха, м3/ч 2200 4000 4000 5600
Частота вращения об/мин 1380 1350 1350 1260
Мах температура перемещаемого воздуха, С 60 60 60 60
Уровень звукового давления на расст. 3м, дБ (А) 67 75 70 67
Класс защиты двигателя IP54 IP54 IP54 IP54
Ёмкость конденсатора, мкФ — — 10 —
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 22,5 35.1 35.1 43.9
Электрическая схема подключения В В А В



Характеристика 70-40-4Е (220В) 80-50-4D (380В) 100-50-4D (380В)
Напряжение, В/ частота, Гц 220/50 380/50 380/50
Фазность 1 3 3
Потребляемая мощность, Вт 830 1560 3900
Ток, А 4,1 2,9 6,1
Мах расход воздуха, м3/ч 5400 7800 14400
Частота вращения об/мин 1340 1330 1330
Мах температура перемещаемого воздуха, С 60 60 60
Уровень звукового давления на расст. 3м, дБ (А) 70 73 83
Класс защиты двигателя IP54 IP54 IP54
Ёмкость конденсатора, мкФ 14 — —
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 43,9 64,5 102,0
Электрическая схема подключения А В В

Аэродинамические характеристики вентиляторов ВКП-Б

Канальный вентилятор ВКП-Б - 1 Канальный вентилятор ВКП-Б - 2

Канальный вентилятор ВКП-Б - 3 Канальный вентилятор ВКП-Б - 4

Канальный вентилятор ВКП-Б - 5 Канальный вентилятор ВКП-Б - 6

Канальный вентилятор ВКП-Б - 6

Акустические характеристики вентиляторов ВКП-Б

№ вентилятора

 дБ(А) Октавные полосы частот, Гц
Общ 125 250 500 1k 2k 4k 8k
40-20-2Е (220В) Lwa Канал 73 59 67 67 66 64 60 53
Lwa к окружению 58 37 43 48 56 48 43 36
50-25-2Е (220В) Lwa Канал 74 60 67 66 67 67 63 55
Lwa к окружению 53 32 35 46 49 48 43 32
50-30-2Е (220В) Lwa Канал 77 59 67 67 71 72 68 66
Lwa к окружению 56 24 34 43 50 53 48 41
60-30-4Е (220В) Lwa Канал 74 55 63 64 63 70 69 57
Lwa к окружению 77 59 63 68 70 73 71 60
60-30-4D (380В) Lwa Канал 76 52 64 65 64 73 71 57
Lwa к окружению 78 55 61 66 69 75 73 61
60-35-4D (380В) Lwa Канал 75 56 65 67 64 64 71 60
Lwa к окружению 75 56 64 68 69 68 70 61
60-35 4Е (220В) Lwa Канал 75 58 66 68 65 66 70 60
Lwa к окружению 76 62 66 69 70 69 70 61
70-40-4D (380В) Lwa Канал 74 61 66 70 65 65 60 53
Lwa к окружению 76 65 69 70 71 69 63 58
70-40-4Е (220В) Lwa Канал 74 61 66 70 65 65 60 53
Lwa к окружению 76 65 69 70 71 69 63 58
80-50-4D (380В) Lwa Канал 80 62 73 76 72 72 71 65
Lwa к окружению 82 70 74 75 76 76 70 62
100-50-4D (380В) Lwa Канал 85 72 78 78 79 77 72 66
Lwa к окружению 89 74 80 82 83 83 80 71
