Вентиляторы ВР 80-75 являются аналогом вентиляторов:

  • ВЦ 4-75
  • ВЦ 4-70
  • Ц 4-70
  • Ц 4-75
  • ВР 80-70
  • ВР 86-77

Где применяется ВР 80-75:

Для перемещения неагрессивного газа или воздушной смеси, температура которой составляет не более 80°С и запыленностью, не превышающей отметку 100 мг на метр кубический без примесей волокнистых и липких элементов может быть использован вентилятор радиальный ВР 80-75, изготовленный из углеродистой стали.

Вентиляторы радиальные, промаркированные индексами BP 4-75B и BP 4-70B, отлично подойдут для транспортировки взрывоопасных воздушных смесей IIB и IIA классов, с условием, что они не вызывают ускоренное окисление алюминия и углеродистой стали.

Преимуществом этих вентиляторов также является их защищенность от взрывов. Вентиляторы подойдут для транспортировки воздушных смесей, уровень загрязнения которых твердыми примесями не превышает 1/10 грамма на метр кубический и температура которых не превышает 80°С. Вентиляторы не могут применяться для транспортировки воздуха от установок, где присутствуют взрывоопасные вещества, которые нагреваются выше обозначенной температуры и находятся под высоким давлением.

Вентилятор ВР 80-75 может быть использован:

  • при кондиционировании любых помещений;
  • в системах вентилирования;
  • для множества других целей.

ВР 80-75 являются радиальными вентиляторами, предназначенными для эксплуатации в условиях низкого давления и одностороннего всасывания. Количество лопаток рабочего колеса ВР 80-75 №2,5-8 -13 штук; ВР 80-75 №10-16 –12 штук.

Технические характеристики ВР 80-75

 Марка   Электродвигатель Частота вращения, мин-1 Масса вент., не более, кг Вибро-изоляторы

 Типо-разм.

 Мощн., кВт

 Частота вращ., мин-1

  Производ., тыс. м3/час  Полное

давление, Па

  Тип Кол-во

ВР 80-75 №2,5

1-е исп.

  АИР56А4  0,12  1500  0,45-0,85  170-110  20,7 ДО38*  4*
 АИР63А4  0,25  1500  0,4-0,9  177-128  27 ДО38 *  4*
 АИР63А2  0,37  3000  0,85-1,65  490-300  31,5 ДО38 *  4*
 АИР63В4  0,55  3000  0,85-1,75  720-450  22,2 ДО38 *  4*
 АИР71А2  0,75  3000  0,85-1,7  800-540  34,5  ДО38*  4*

ВР 80-75№3,15

1-е исп.

  АИР56А4  0,12  1500  0,76-1,15  185-175  30  ДО38  4
 АИР56В4  0,18  1500  0,76-1,82  185-110  30  ДО38  4
 АИР63А4  0,25  1500  0,85-1,84  280-170  30,8  ДО38  4
 АИР63В4  0,37  1500  0,9-1,95  370-230  29,9  ДО38  4
 АИР71В2  1,1  3000  1,65-3,80  830-480  37  ДО38  4
 5А80МА2  1,5  3000  1,8-4,0  1200-680  38,9  ДО38  4
 5А80МВ2  2,2  3000  1,7-4,0  1350-880  40,1  ДО38  4

ВР 80-75№4

 1-е исп.

  АИР63А6  0,18  1000  1,4-2,6  175-100  46,3  ДО38  4
 АИР63В6  0,25  1000  1,4-2,7  210-120  46,2  ДО38  4
 АИР71А6  0,37  1000  1,3-2,7  270-180  51,6  ДО38  4
 АИР71А4  0,55  1500  2,3-4,0  480-314  52,2  ДО38  4
 АИР71В4  0,75  1500  2,2-4,1  500-300  51,5  ДО38  4
 АИР80А4  1,1  1500  2,0-4,2  560-330  54,8  ДО38  4

ВР 80-75№5

1-е исп.

  АИР71В6  0,55  1000  2,75-4,1  340-315  92  ДО 39  5
 АИР80А6  0,75  1000  2,75-5,6  340-215  95  ДО 39  5
 АИР80В6  1,1  1000  3,0-5,7  460-315  97  ДО 39  5
 АИР80В4  1,5  1500  4,5-5,3  700-680  96  ДО 39  5
 АИР90L4  2,2  1500  4,3-5,6  810-500  101  ДО 39  5
 АИР100S4  3  1500  4,2-8,5  880-620  107  ДО 39  5

ВР 80-75 №6,3

1-е исп.

  АИР80В6  1,1  1000  4,7-7,3  380-350  144  ДО 40  5
 АИР90L6  1,5  1000  5,8-8,6  470-430  162 ДО 40  5
 АИР100L6  2,2  1000  5,6-11,3  560-350  180  ДО 40  5
 АИР100L6  3  1000  6,2-11,5  750-530  160  ДО 40  5
 АИР100L4  4  1500  7,2-12,3  885-780  179  ДО 40  5
 АИР112М4  5,5  1500  8,6-12,0  1320-1250  200  ДО 40 5
АИР132S4  7,5  1500  8,6-17,5  1320-800  201  ДО 40 5
АИР132М4  11  1500  9,2-17,8  1750-1200  257  ДО 40 5

ВР 80-75№8

1-е исп.

  5АМ112МВ8  3  750  7,56-10,6  717-680  257  ДО 41 6
 АИР112МВ6  4  1000  9,5-17,0  640-570  277 ДО 41  6
 АИР132S6  5,5  1000  12,0-17,0  950-880  293 ДО 41  6
 АИР132М6  7,5  1000  12,0-23,0  950-580  337 ДО 41 6
 АИР160S6  11  1000  13,0-24,0  1280-900  466 ДО 41 6

ВР 80-75 №10

1-е исп.

 АИР132М8  5,5  750  14,8-28,85  736-387  466 ДО 43  5
 5А160S8  7,5  750  14,7-30,26  860-438  508 ДО 43  5
 5А160М8  11  750  16,64-35,2  1059-570  533  ДО 43  5
 5А160М6  15  1000  19,53-40,2  1517-774  533  ДО 43  5
 АИР180М6  18,5  1000  22,11-25  1834-800  568  ДО 43  5
 5А200М6  22  1000  25-46,7  1800-1007  643  ДО 43  5

ВР 80-75 №10

5-е исп.

  АИР132S6  5,5  615  12,8-26,0  580-430  770  ДО 43  6
 АИР132M6  7,5  685  14,2-28,0  720-540  810  ДО 43  6
 АИР160S6  11  770  16,0-33,7  910-690  840  ДО 43  6
 АИР160М6  15  865  18,0-37,0  1150-860  910  ДО 43  6

ВР 80-75 №12,5

1-е исп.

  АИР180М8  15  750  26,9-55,24  982-377  715  ДО 43  6
 5А200М8  18,5  750  28,7-59,1  1362-685  790  ДО 43  6
 5А200L8  22  750  32,0-65  1375-932  815  ДО 43  6
 5А225М8  30  750  32,68-62,0  1644-1130  875 ДО 43  6

ВР 80-75 №12,5

5-е исп.

  АИР160S6  11  536  22,0-45,0  700-250  1090  ДО 43  6
 АИР160М6  15  602  25,0-51,5  880-680  1110  ДО 43  6
 АИР180М6  18,5  685  27,0-57,0  1150-840  1180  ДО 43  6
 АИР200М6  22  685  27,0-57,0  1150-840  1240  ДО 43  6
 АИР200L6  30  768  31,0-63,5  1450-1120  1270  ДО 43  6

ВР 80-75 №16

5-е исп.

  5А160М8  11  415  27,0-60,0  480-370  2200  ДО 45  7
 АИР180М8  15  415  27,0-68,0  540-420  2200  ДО 45  7
 5А200М8  18,5  415  34,0-71,0  690-520  2250  ДО 45  7
 5А200L8  22  465  37,0-78,0  800-600  2250  ДО 45  7
 5А200L6  30  550  42,0-88,0  980-730  2300  ДО 45  7
 5АМ250S6  45  550  45,0-94,0  1200-900  2400  ДО 45  7
 5АМ250М6  55  625  45,0-108,0  1420-1100  2600  ДО 45  7

*Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 мин-1.

Габаритно-присоединительные размеры ВР 80-75

Вентилятор радиальный ВР 80-75 - 1

Вентилятор радиальный ВР 80-75 - 2

Типоразмер

вентилятора

 А, мм D, мм D1, мм F1, мм F2, мм F5, мм F6, мм H, мм Lmax, мм L, мм
2,5 162 257 290 175 175 197 197 320 521 165
3,15 205 318 353 221 221 243 243 410 604 188
3,55 230 360 388 248 248 282 282 453 694 202
4 260 405 440 280 280 312 312 520 763 218
5 324 502 537 350 350 382 382 650 845 253
6,3 410 633 668 441 441 472 472 720 1002 299
7,1 462 715 752 496 496 532 532 805 1150 332
8 520 803 850 560 560 592 592 905 1300 388
10 650 1000 1040 700 700 754 754 1212 1534 452
12,5 813 1250 1310 875 875 906 906 1350 1826 —



Типоразмер вентилятора L1, мм L2, мм L3, мм S, мм d, мм d1, мм d2, мм h, мм nотв., шт n1отв., шт n4отв., шт
2,5 265 32 — 220 8 8 12 198 8 4 4
3,15 316 84 — 220 8 8 12 238 8 4 4
3,55 409 61 — 290 10 10 12 260 8 4 4
4 386 114 — 290 10 10 12 291 8 4 4
5 376 104 — 410 10 10 15 340 8 4 4
6,3 395 125 — 460 10 10 14 420 8 4 4
7,1 510 210 — 530 10 10 15 476 8 4 4
8 465 135 — 606 12 10 14 533 16 4 4
10 240 382 240 796 12 10 18 646 16 4 6
12,5 407 268 407 1260 14 10 14 800 16 4 6

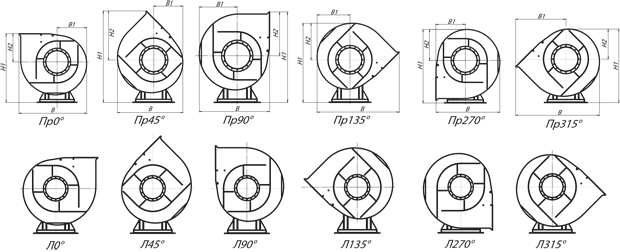

Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-1

Вентилятор радиальный ВР 80-75 - 3

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2,5 458 189 518 198 410 174 650 330 419 221 590 270
3,15 575 240 648 238 516 219 815 405 517 279 746 336
3,55 655 270 261 583 248 456 574 314 385
4 732 302 811 291 656 279 1029 509 644 353 950 430
5 906 377 990 340 818 347 1264 614 779 439 1179 529
6,3 1138 478 1140 420 1037 438 1483 763 976 556 1380 660
7,1 1279 538 1281 476 1164 494 1665 860 1101 626 1546 741
8 1436 606 1438 533 1309 555 1868 963 1273 704 1735 830
10 1774 744 1858 646 1617 679 2396 1184 1519 873 242 1030
12,5 2204 924 2150 800 2015 842 2820 1470 1890 1090 2630 1280



Типоразмер вентилятора ПР135°/ЛЕВ135° ПР270°/ЛЕВ270° ПР315°/ЛЕВ315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2,5 535 205 556 236 419 198 510 190 536 331 495 175
3,15 665 259 708 298 517 238 650 240 664 405 630 220
3,55 748 292 335 574 261 270 748 456 248
4 826 328 898 378 644 291 823 304 838 509 799 279
5 1023 410 1121 471 780 340 1028 377 1023 613 998 348
6,3 1279 516 1315 595 976 420 1198 478 1280 763 1159 439
7,1 1442 582 1475 670 1101 476 1343 538 1442 860 1299 494
8 1618 655 1659 754 1238 533 1510 605 1618 963 1460 555
10 1993 809 2151 939 1520 646 1956 744 1994 1184 1891 679
12,5 2478 1007 2523 1173 1890 800 2275 925 2478 1470 2192 842

Вентилятор радиальный ВР 80-75 - 4

Вентилятор радиальный ВР 80-75 - 5

Габаритные и присоединительные размеры вентиляторов ВР 80-75 исп-5

Типоразмер вентилятора А, мм D, мм D1, мм F1, мм F2, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм
6,3 410 633 668 441 441 472 472 720 1202 299 229 229 602
8 520 803 850 560 560 592 592 907 1322 388 161 161 239
10 650 1000 1040 700 700 754 754 1237 1455 452 223 223 345
12,5 813 1250 1310 875 875 906 906 1375 1745 546 294 294 505



Типоразмер вентилятора L4, мм L5, мм S, мм S1, мм S2, мм d, мм d1, мм d4, мм h, мм nотв., шт n1отв., шт n4отв., шт
6,3 — — 977 460 206 10 10 14 420 8 4 6
8 591 591 1082 1082 754 12 10 14 533 16 4 8
10 726 318 1237 1237 828 12 10 16 646 16 4 10
12,5 322 825 1412 1412 920 14 10 16 800 16 4 10

Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-5

Вентилятор радиальный ВР 80-75 - 6

Вентилятор радиальный ВР 80-75 - 7

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1512 660 1140 420 1446 595 1483 763 1407 556 1380 660
8 1856 830 1440 533 1780 754 1870 963 1730 704 1737 830
10 2374 1030 1883 646 2283 939 2421 1184 2218 874 2267 1030
12,5 2960 1280 2175 800 2850 1173 2845 1470 2768 1090 2653 1280



Типоразмер вентилятора ПР270°/ЛЕВ270° ПР315°/ЛЕВ315° ПР0°/ЛЕВ0°/СПЕЦ.
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1271 420 1198 478 1614 763 1159 439 1328 477 1140 420
8 1559 533 1512 605 1989 963 1463 556 1632 606 1440 533
10 1990 646 1982 745 2528 1184 1917 680 2088 745 1883 646
12,5 2478 800 2300 925 2148 1470 2218 843 2604 925 2175 800



Типоразмер вентилятора ПР45°/ЛЕВ45°/СПЕЦ. ПР90°/ЛЕВ90°/СПЕЦ. ПР135°/ЛЕВ135°/СПЕЦ.
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1288 437 1483 763 1271 420 1380 660 1614 763 1315 595
8 1582 556 1870 963 1559 533 1737 830 1989 963 1661 754
10 2024 680 2421 1184 1990 646 2267 1030 2528 1184 2176 939
12,5 2520 842 2845 1470 2478 800 2653 1280 3148 1470 2548 1173

Вентилятор радиальный ВР 80-75 - 8

Вентилятор радиальный ВР 80-75 - 9

Габаритные и присоединительные размеры вентиляторов ВР 80-75 исп-3

Типоразмер вентилятора А D D1 F1 F2 F5 F6 H LMF Lmax L L1
8 (132 габ) 520 803 850 560 560 592 592 907 897 1900 388 259
10 (180габ.) 650 1000 1040 700 700 754 754 1042 962 2170 452 335
10 (200габ.) 650 1000 1040 700 700 754 754 1042 962 2384 452 335
8 (200габ.) 520 803 850 560 560 592 592 907 871 2100 388 259
8 (225габ.) 520 803 850 560 560 592 592 907 871 2132 388 259
10 (225габ.) 650 1000 1040 700 700 754 754 1212 898 2375 452 335
10 (280габ.) 650 1000 1040 700 700 754 754 1212 898 2625 452 335



Типоразмер вентилятора L2 L3 L4 L5 S d d1 d4 h n n1 n4
8 (132 габ) 289 430 401 268 682 12 10 18 533 16 4 8
10 (180габ.) 388 466 762 — 1060 12 10 16 646 16 4 10
10 (200габ.) 388 446 816 — 1060 12 10 16 646 16 4 10
8 (200габ.) 289 430 401 440 682 12 10 18 533 16 4 8
8 (225габ.) 289 430 401 466 682 12 10 18 533 16 4 8
10 (225габ.) 384 452 320 503 1060 12 10 16 646 16 4 10
10 (280габ.) 380 452 386 560 1060 12 10 16 646 16 4 10

Размеры, зависящие от положения корпуса вентиляторов ВР 80-75 исп-3

Типоразмер вентилятора ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
8 (132габ.) 1436 606 1440 533 1309 555 1870 963 1273 704 1737 830
10 (180 габ.) 1774 744 1688 646 1617 679 2226 1184 1519 873 2072 1030
10 (200 габ.) 1774 744 1688 646 1617 679 2226 1184 1519 873 2072 1030



Типоразмер вентилятора ПР135°/ЛЕВ135° ПР270°/ЛЕВ270° ПР315°/ЛЕВ315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
8 (132габ.) 1618 655 2372 754 1238 533 2223 605 1618 963 2173 555
10 (180 габ.) 1993 809 2932 939 1520 646 2737 744 1994 1184 2672 679
10 (200 габ.) 1993 809 2932 939 1520 646 2737 744 1994 1184 2672 679

Акустические характеристики ВР 80-75

Марка вентилятора Конструктивное исполнение Частота вращения 63 125 250 500 1000 2000 4000 8000 LpA дБА
№2,5 Схема 1 1500 58 61 69 62 60 58 50 41 67
3000 72 73 76 84 77 75 73 65 84
№3,15 Схема 1 1500 66 68 76 69 67 65 57 48 74
3000 79 81 84 92 85 83 81 73 92
№4 Схема 1 1000 66 68 76 69 67 65 57 46 73
1500 75 77 85 78 76 74 66 57 82
3000 89 90 93 101 94 92 90 82 101
№5 Схема 1 1000 71 73 81 71 72 70 62 53 78
1500 80 84 92 85 83 81 73 64 89
№ 6,3 Схема 1 1000 79 81 89 82 80 73 70 61 86
1500 90 92 100 93 91 89 81 72 97
№8 Схема 1 1000 89 91 99 92 90 88 80 71 96
№8 Схема 5 1500 90 92 98 95 92 90 83 74 95
№10 Схема 1 750 91 94 90 88 85 80 73 64 90
1000 92 95 100 96 94 91 86 79 99
№10 Схема 5 615 88 90 86 84 81 76 69 60 86
685 91 93 89 87 84 79 72 63 89
770 93 95 91 89 86 81 74 63 91
865 95 98 94 92 89 84 77 68 94
№12,5 Схема 1 750 98 101 97 95 92 87 80 71 97
№12,5 Схема 5 536 91 94 90 88 85 80 73 64 90
602 95 97 93 91 88 83 76 67 93
685 97 100 96 94 91 86 79 70 97
768 99 102 98 96 93 88 81 72 99
№14 Схема 1 750 99 102 98 94 91 86 79 69 99
№16 Схема 5 450 92 96 103 102 101 96 89 77 105
550 97 101 108 107 106 101 94 82 110
600 100 104 111 110 109 104 97 85 113
670 102 106 113 112 111 106 99 87 115
№20 Схема 5 420 93 95 98 91 88 85 80 75 102
465 95 97 99 93 83 86 81 77 104
500 96 99 102 94 91 88 83 78 106

Вентиляторы канальные Прямоугольные ВКП

Вентиляторы канальные круглые ВКК

Контакты
