Вентилятор радиального типа ВЦ 4-75 работает на одностороннее всасывание и развивает низкое давление. Данный тип вентиляторов широко используется для организации местного и общего воздухообмена в сооружениях промышленного, административного и общественного назначения. Допускается эксплуатация ВЦ 4-75 в составе технологического оборудования.

Вентиляторы низкого давления ВЦ 4-75 допускаются к работе с газовоздушными смесями, концентрация пыли в которых — не более 100 мг/м.куб. Предельная температура рабочей среды составляет +80С для агрегатов общепромышленного исполнения и +200С для теплоустойчивых вариантов.

В воздушном потоке не допустимо наличие абразивов, химически активных компонентов, волокон и слипающейся пыли.

Вентиляторы радиальные низкого давления ВЦ 4-75

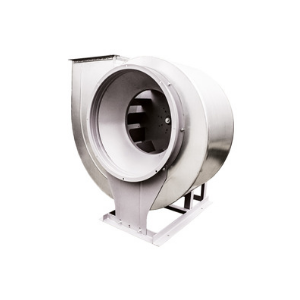

Основными конструктивными элементами вентилятора серии ВЦ 4-75 являются опарная рама-постамент, спиралевидный корпус по типу «улитки», колесо с лопастями и электропривод.

Вентилятор при монтаже устанавливается на фундамент или перекрытие посредством сварного постамента. Чтобы снизить вибрации и шум от работающего оборудования рекомендуется использовать специальный виброизоляторы (пружинные или резиновые).

Корпус центробежного вентилятора ВЦ 4-75 изготавливается из тонколистовой стали и имеет спиралевидную форму. Забор воздуха производится через круглый патрубок, расположенный соосно рабочей крыльчатке. Выброс – через прямоугольный патрубок. При подключении воздуховодов к патрубкам допускается применение гибких вставок.

При монтаже оборудования для удобства соединения корпуса с вентиляционными каналами, он может быть провернут на требуемый угол относительно горизонта (шаг поворота – 45 градусов).

В корпусе-«улитке» располагается центробежное колесо, лопатки которого отогнуты в противоположную вращению сторону. Вращающий момент рабочее колесо получает от асинхронного привода, который может монтироваться напрямую (крыльчатка насажена на ротор) или через клиноременную передачу. По расположению электропривода относительно крыльчатки различают вентиляторы ВЦ 4-75 правой и левой компоновки.

Вентиляторы ВЦ 4-75 варианты изготовления

Вентиляторы радиальные ВЦ 4-75 изготавливаются заводом в нескольких стандартных типоразмерах, что позволяет выбрать потребителю оптимальную по мощности и производительности модель под конкретное назначение и условия эксплуатации. Различают следующие варианты вентиляторов ВЦ 4-75:

Индекс

Назначение и материалы

Вентилятор
ВЦ 4-75

Общепромышленное исполнение, материал — углеродистая сталь

Вентилятор
ВЦ 4-75 Ж2

Общепромышленноетеплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

Вентилятор
ВЦ 4-75 К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

Вентилятор
ВЦ 4-75 К1Ж2

Коррозионностойкоетеплостойкое исполнение, материал – нержавеющая сталь

Вентилятор
ВЦ 4-75 В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

Вентилятор
ВЦ 4-75 ВЖ2

Взрывозащищенноетеплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

Вентилятор
ВЦ 4-75 ВК1

Взрывозащищенноекоррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

Вентилятор
ВЦ 4-75 ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Габаритно-присоединительные размеры ВЦ 4-75

Габаритно-присоединительные размеры ВЦ 4-75

Габаритные и присоединительные размеры вентиляторов ВЦ 4-75 исп-1

Типоразмер вентилятора А, мм D, мм D1, мм F1, мм F2, мм F5, мм F6, мм H, мм Lmax, мм L, мм
2,5 162 257 290 175 175 197 197 320 521 165
3,15 205 318 353 221 221 243 243 410 604 188
3,55 230 360 388 248 248 282 282 453 694 202
4 260 405 440 280 280 312 312 520 763 218
5 324 502 537 350 350 382 382 650 845 253
6,3 410 633 668 441 441 472 472 720 1002 299
7,1 462 715 752 496 496 532 532 805 1150 332
8 520 803 850 560 560 592 592 905 1300 388
10 650 1000 1040 700 700 754 754 1212 1534 452
12,5 813 1250 1310 875 875 906 906 1350 1826 —



Типоразмер вентилятора L1, мм L2, мм L3, мм S, мм d, мм d1, мм d2, мм h, мм nотв., шт n1отв., шт n4отв., шт
2,5 265 32 — 220 8 8 12 198 8 4 4
3,15 316 84 — 220 8 8 12 238 8 4 4
3,55 409 61 — 290 10 10 12 260 8 4 4
4 386 114 — 290 10 10 12 291 8 4 4
5 376 104 — 410 10 10 15 340 8 4 4
6,3 395 125 — 460 10 10 14 420 8 4 4
7,1 510 210 — 530 10 10 15 476 8 4 4
8 465 135 — 606 12 10 14 533 16 4 4
10 240 382 240 796 12 10 18 646 16 4 6
12,5 407 268 407 1260 14 10 14 800 16 4 6

Технические характеристики ВЦ 4-75

Марка венти-лятора Испол-нение Отн-ый диаметр колеса Электродвигатель Параметры в рабочей зоне Масса, кг Вибро-изоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производ-сть, 1000хм³/час Полное давление, Па Марка кол-во

в

компл.
№2,5 1 0,9 1450 0,12 56А4 0,37-0,88 137-55 22 ДО-38 4
2900 0,37 63А2 0,75-1,77 540-230 22
0,95 1450 0,12 56А4 0,53-0,91 160-82 22
2900 0,55 63А2 1,05-1,82 640-330 22
1 1450 0,12 56А4 0,48-0,98 193-96 23
2900 0,55 63А2 0,96-1,97 740-380 25
1,05 1450 0,12 56А4 0,52-1,1 230-103 23
2900 0,75 71А2 1,02-2,25 900-425 27
1,1 1450 0,12 56А4 0,56-1,12 260-121 24
2900 0,75 71А2 1,1-2,25 1020-480 27
№3,15 1 0,9 1450 0,18 56В4 0,75-1,79 230-90 29 ДО-38 4
2900 1,1 71В2 1,44-3,5 900-360 30
0,95 1450 0,18 56В4 1,03-1,82 275-138 30
2900 1,5 80А2 2,1-3,7 1100-550 30
1 1450 0,25 63А4 1,0-1,95 315-163 30
2900 1,5 80А2 2,0-3,75 1250-650 34
1,05 1450 0,37 63В4 1,08-2,25 375-178 30
2900 2,2 80В2 2,17-4,5 1500-700 40 ДО-38 4
1,1 1450 0,37 63В4 1,1-2,25 445-210 30
2900 2,2 80В2 2,2-4,51 1790-820 40
№4 1 0,9 960 0,18 63А6 1,03-2,4 167-68 52,1 ДО-39 4
1450 0,55 71А4 1,55-3,58 375-155 52
0,95 960 0,18 63А6 1,43-2,5 205-105 51,5
1450 0,55 71А4 2,2-3,75 460-240 52,5
1 960 0,25 63В6 1,25-2,95 230-130 51,5
1450 0,75 71В4 1,85-4,3 520-290 54,8
2900 5,5 100L2 3,8-8,8 2100-1190 72,2
1,05 960 0,37 71А6 1,5-3,0 280-130 51,5
1450 1,1 80А4 2,2-4,5 610-300 54,8
2900 7,5 112М2 4,3-9,1 2500-1250 89,9
1,1 960 0,37 71А6 1,45-3,1 325-175 50,1
1450 1,1 80А4 2,2-4,6 750-350 54,8
2900 7,5 112М2 4,4-9,2 2950-1400 89,8
№5 1 0,9 960 0,55 71В6 1,95-4,6 265-107 91 ДО-40 5
1450 1,1 80А4 2,97-7,0 620-245 95
0,95 960 0,55 71В6 2,7-4,9 330-165 98
1450 1,5 80В4 4,2-7,3 750-375 107
1 960 0,55 71В6 2,6-3,6 370-350 93
960 0,75 80А6 2,6-5,1 370-195 95
1450 2,2 90L4 3,95-7,9 860-440 107
1,05 960 0,75 80А6 3,7-5,9 450-207 94
1450 2,2 90L4 4,2-6,9 1050-800 95
1450 3,0 100S4 4,2-8,9 1050-470 107
1,1 960 1,1 80В6 2,95-5,8 530-275 97
1450 3,0 100S4 4,45-8,8 1200-620 107
№6,3 1 0,9 960 1,1 80В6 4,0-9,2 430-170 190 ДО-41 5
1450 4,0 100L4 6,0-14,0 980-390 175
0,95 960 1,5 90L6 5,6-8,8 520-260 161
1450 5,5 112М4 8,5-12,8 1190-600 178
1 960 2,2 100L6 5,2-10,5 600-310 162
1450 7,5 132S4 8,0-15,8 1380-710 178
1,05 960 2,2 100L6 5,6-11,8 720-340 163
1450 7,5 132S4 8,5-17,8 1650-770 201
1,1 960 3,0 112МА6 5,85-12,0 830-400 180
1450 11,0 132М4 8,7-18,0 1900-900 201
№6,3 5 1 660 0,55 подбор 2,9-7,1 275-118 218 ДО-41 5
735 0,75 подбор 3,25-8,0 350-144 229
855 1,1 подбор 3,75-9,2 470-198 237
950 1,5 подбор 4,25-10,8 580-245 243
1090 2,2 подбор 4,8-12,0 780-320 250
1215 3,0 подбор 5,25-13,0 950-400 268
1330 4,0 подбор 6,0-14,2 1180-470 264
1670 7,5 подбор 7,3-18,0 1800-750 281
№8 1 0,9 960 4,0 112МВ6 8,1-19,0 700-275 250 ДО-42 5
960 5,5 132S6 11,6-19,9 840-435 270
0,95 725 2,2 112МА8 8,2-15,3 520-380 254
960 5,5 132S6 11,1-21,6 990-640 277
1 1450 18,5 160М4 17,1-32,4 2150-1400 312
725 3,0 112МВ8 8,8-16,0 660-310 280
1,05 960 7,5 132М6 11,6-24,5 1180-540 293
725 4,0 132S8 8,9-18,2 780-360 325
1,1 960 7,5 132М6 11,8-17,8 1350-1100 330
№8 5 1 495 0,75 подбор 4,5-11,0 253-108 318 ДО-42 5
575 1,1 подбор 5,2-12,8 245-144 320
640 1,5 подбор 5,8-14,1 430-175 320
735 2,2 подбор 6,8-16,1 550-240 333
815 3,0 подбор 7,4-18,0 690-285 340
900 4,0 подбор 8,2-20,0 830-350 357
1000 5,5 подбор 9,1-22,1 1040-430 377
1120 7,5 подбор 10,2-25,0 1300-530 393
1280 11,0 подбор 11,7-27,5 1630-700 437
№10 1 0,9 725 4,0 132S8 12,0-27,3 620-345 565 ДО-43 5
960 11,0 160S6 16,0-36,5 1090-430 612
0,95 725 5,5 132М8 17,1-29,0 740-370 575
960 15,0 160М6 23,0-38,5 1300-660 627
1 725 7,5 160S8 15,9-31,5 860-550 600
960 18,5 180M6 21,5-42,0 1500-790 680
1,05 725 11,0 160М8 17,0-35,5 1070-480 612
960 22,0 200М6 23,1-46,5 1800-840 738
1,1 725 11,0 160М8 17,6-35,8 1210-575 622
№10 5 1 395 1,1 подбор 7,05-17,1 251-107 710 ДО-43 6
440 1,5 подбор 7,9-19,0 315-130 720
505 2,2 подбор 9,0-22,5 410-175 730
560 3,0 подбор 10,0-24,7 505-212 750
620 4,0 подбор 11,0-26,5 620-255 770
690 5,5 подбор 12,3-30,1 780-325 770
775 7,5 подбор 13,9-33,9 990-400 810
880 11,0 подбор 15,8-37,5 1250-530 840
1050 18,5 подбор 18,4-45,3 1800-720 750
№12,5 1 0,9 725 15,0 180М8 23,7-54,6 980-385 1180 ДО-44 6
0,95 725 18,5 200M8 33,7-58,1 1170-590 1490
1 725 22,0 200L8 31,1-61,5 1350-700 1380
1,05 725 30,0 225М8 34,1-69,1 1600-750 1410
1,1 725 37,0 250S8 34,1-70,5 1870-895 1430
№12,5 5 1 385 3,0 подбор 13,7-33,5 375-154 1180 ДО-44 6
425 4,0 подбор 14,8-36,1 455-190 1210
475 5,5 подбор 16,5-40,1 580-245 1240
535 7,5 подбор 18,6-45,1 730-300 1270
605 11,0 подбор 21,8-52,1 920-380 980
675 15,0 подбор 23,5-58,1 1180-470 1020
720 18,5 подбор 25,1-61,1 1310-540 1050
765 22,0 подбор 26,7-65,1 1490-610 1100
850 30,0 подбор 29,8-71,4 1820-750 1150
№14 1 1 730 45,0 250М8 42,4-90,0 2050-1400 1700 ДО-44 7
1 730 55,0 280S8 42,4 — 104,0 2050-1050
№16 5 1 400 11 подбор 28,5-71,4 680-275 2710 ДО-45 10
445 15 подбор 33,1-79,8 820-340 2740
480 18,5 подбор 35,1-85,1 950-395 2805
505 22 подбор 36,8-90,1 1080-440 2830
565 30 подбор 42,1-100,0 1350-545 2840
610 37 подбор 44,8-108,1 1580-630 2990
650 45 подбор 47,5-118,1 1750-720 3015
700 55 подбор 50,8-126,1 2020-830 3190
№20 5 1 420 45 подбор 30,0-150,0 1100-580 4250 ДО-45 12
465 55 подбор 37,0-179,0 1350-830 4250
500 75 подбор 40,0-196,0 1560-875 4350
